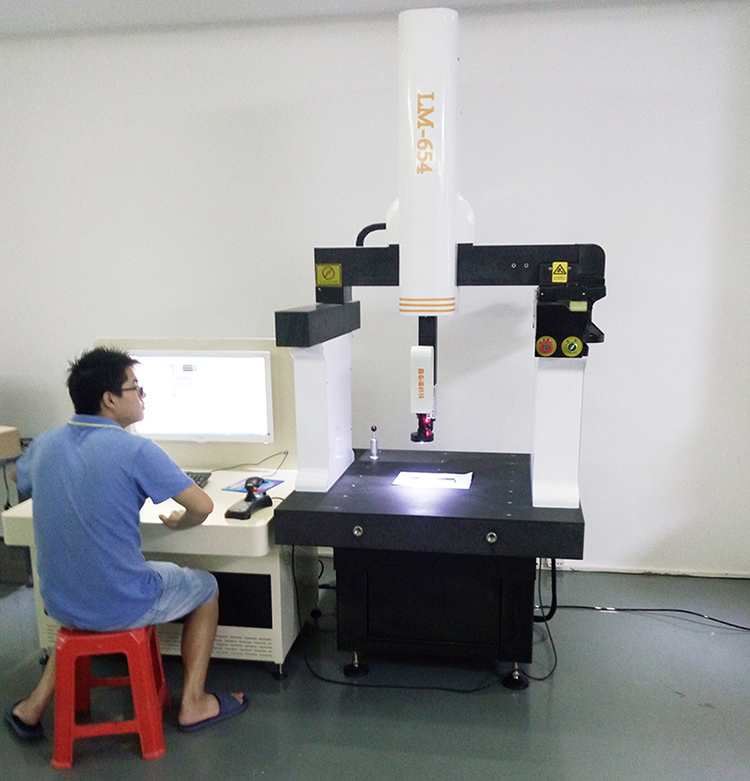

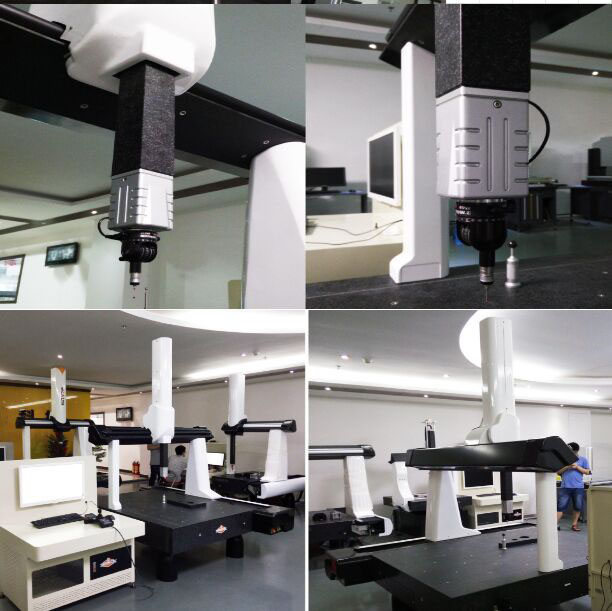

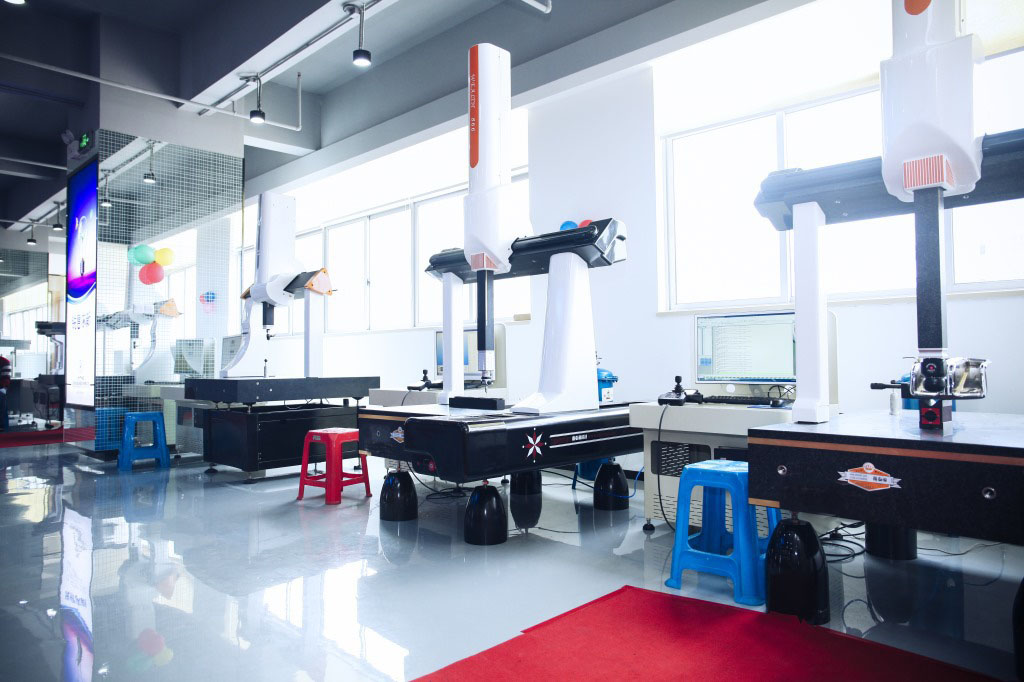

全自動三坐標測量儀FR-LM654三坐標測量機

產品特點：

一、FR系列全自動三坐標測量儀FR-LM654三坐標測量機采用的有限元分析設計方法，使其具有機械結構剛性強、幾何誤差小，具有高精度、高性能和高穩定性的優點。

二、機械整體采用剛性結構好、質量輕的全封閉龍門式結構。其結構簡單、緊湊、承載能力大、運動性能好。

三、固定優質花崗巖工作臺，使其具有承載能力強、裝卸空間寬闊、便捷。

四、三軸采用優質花崗巖，熱膨脹系數小，三軸具有相同的溫度特性，因而具有良好的溫度穩定性、抗實效變形能力，剛性好、動態幾何誤差變形小。

五、 三軸均采用自潔式預載荷高精度空氣軸承組成的靜壓氣浮式導軌，軸承跨距大，抗角擺能力強，阻力小、無磨損、運動更平穩。

六、橫梁采用精密設計技術，重量輕、重心低、剛性強，動態誤差小，確保了機器的穩定。

七、采用反射式金屬帶狀光柵計量系統，與大多數工件具有相近的熱膨脹系數，確保良好的重復精度。

八、Z軸采用氣缸平衡裝置，j大的提高了Z軸的定位精度及穩定性。

九、功能多的測量軟件包，其完善的測量功能和聯機功能，為用戶提供了良好的測量解決方案。

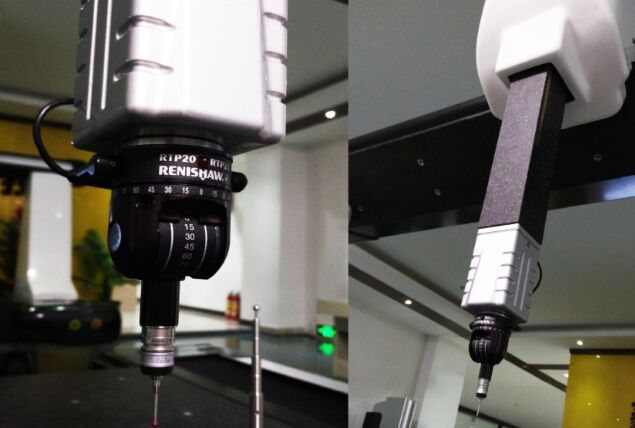

配用測頭感應器

全自動三坐標測量儀FR-LM654三坐標測量機軟件系統：測量軟件包（測量系統）

l 測量環境參數與運動參數配置； 測頭系統配置與校正； 測量點的獲�。换�本幾何元素；

l 元素的構造、轉換、再現、投影、存儲/調用及相關計算；

l 坐標系統及工件坐標系的建立、存儲/調用與轉換；

l 尺寸公差及形位公差評定； 測量結果文件的保存與導入； CAD三維模型的導入與轉換；

l 模型坐標系與工件坐標系的統一； 在模型上拾取特征元素及曲面點；截面線的創建與測量；

l 已知曲面的自動測量及偏差輸出；基于三維模型的脫機編程；測量路徑的顯示與模擬測量運行；

l 測量結果的可視化及圖形化報告的輸出；IGES和STEP格式的標準三維建模數據文件的輸出；

l DAT格式的數據文件的輸出；word格式和excel格式的測量結果報告模板；

l 特征元素的參數化自動測量；測量程序的編制與程控測量；智能化的自學習測量；

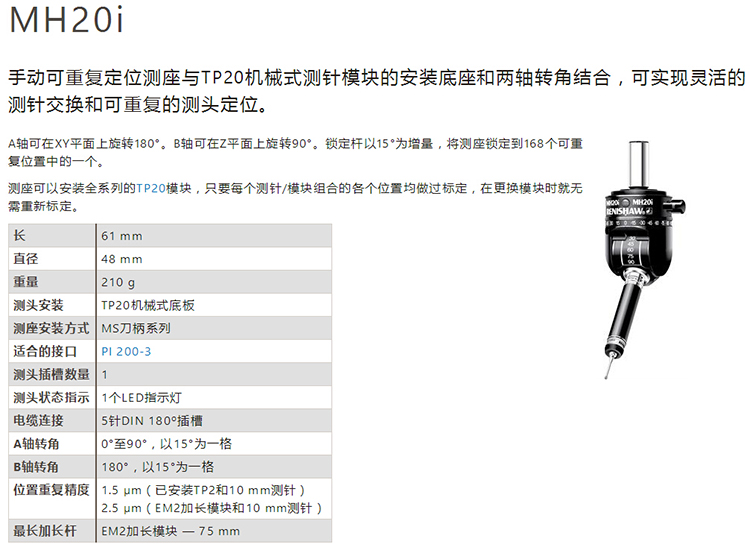

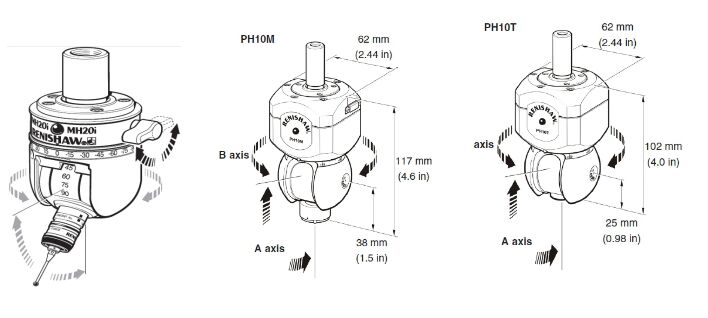

測頭感應器選擇（英國雷尼紹公司供應，以下圖片僅供參考）

技術參數：全自動三坐標測量儀FR-LM654三坐標測量機

環境條件要求：

 測量機室溫度要求    測量機室的溫度: 18 - 22 °C

機器周圍環境的Z大溫度梯度: 1 °C/h，2 °C/24h，1 °C/m

 供氣系統   供氣壓力 : 0.5 Mpa      耗氣量: 120 L/min

 供電系統   電壓: 220 V ± 10%   耗電量: 2000W   電流: 15 A

用電設備要求接地可靠：接地電阻小于4歐姆

全自動三坐標測量儀FR-LM654三坐標測量機檢定方法：

檢定前測量機應通電24小時以上。目測和操作試驗檢定外觀及各部分的相互作用。

用相應的診斷程序檢定計算機、打印機及軟件功能。

探測誤差（R）的檢測：

在直徑為25.4mm的標準球上，用探針測25個點，各點在半球上的分布盡量均勻，用全部25個測量值計算出Z小二乘球的中心，并計算出各點的徑向距離，Z大徑向距離  與Z小徑向距離之差即為探測誤差。應滿足給定的P值。

長度測量的示值誤差（E）的檢測：

在坐標測量機的工作空間七個方位，每個方位測5個尺寸的量塊，每個尺寸的量塊測量三次。即35組測量長度總測量次數為105次。計算105個長度測量的誤差值△L（換算成mm），如果無一個超出規定的E值，則坐標測量機長度測量的示值誤差（E）的檢測被通過。

35組測量長度中，允許Z多有5組，其三次重復測量中有一次超出規定的E值，對每個超差的測量長度，應在相應的方位在測10次，如10次重復得到的所有長度測量的誤差值△L在E值內，則示值誤差（E）的檢測被通過。
